Энергоцентр для нужд завода по переработке пшеницы

Май 2018
Электрическая мощность
18,28 МВт
Паропроизводительность
67,64 т/ч
Топливо
газ+дизель
Расположение
г. Ишим

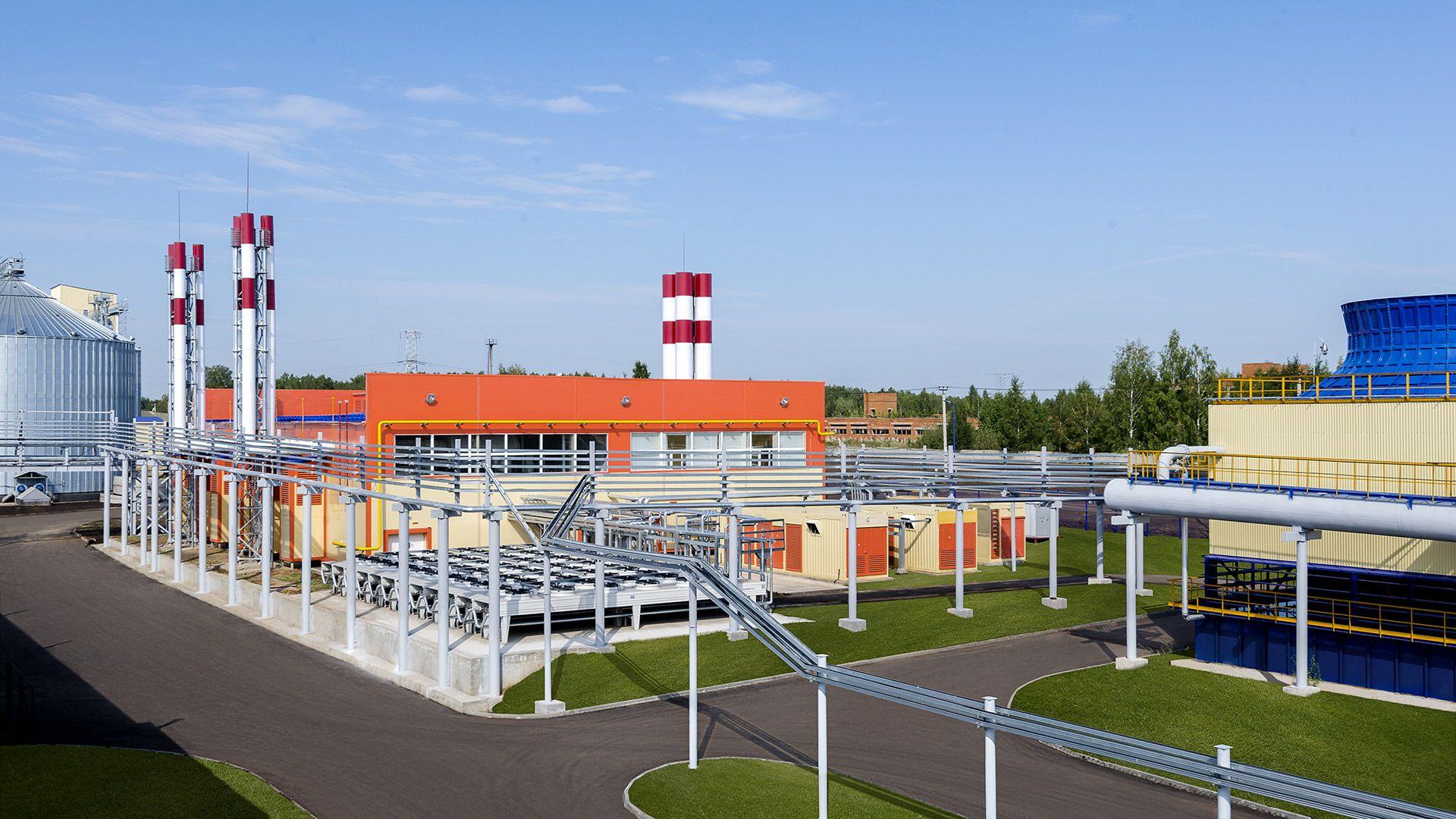

Проект для агрохолдинга «Юбилейный» — одного из крупнейших предприятий агропромышленного сектора в России. Энергоцентр электрической мощностью 18,28 МВт и паропроизводительностью 67,64 т/ч предназначен для нужд завода по переработке пшеницы производительностью 120 тыс. т/год.

Установленное оборудование

ГПУ

INNIO Jenbacher

JMS 620 GS-N.LC

3,04 МВт - 6 шт

Котлы

Viessmann

Vitomax 200 HS

МВт - 4 шт

Прочее оборудование

Насосы

Wilo и KSB

Пластинчатый теплообменник

Thermofin

Расширительный бак

Reflex

Утилизатор

APROVIS

Градирня охлаждения смеси

Guntner

Учитывая требования и специфику работы предприятия, энергоблок с уклоном в парогенерацию является идеальным решением, так как он покрывает все нужды завода в паре, горячей и холодной воде.

Целью сооружения энергоцентра является не только пароснабжение и горячее водоснабжение производства, но и обеспечение независимости завода от поставок электроэнергии по городским сетям.

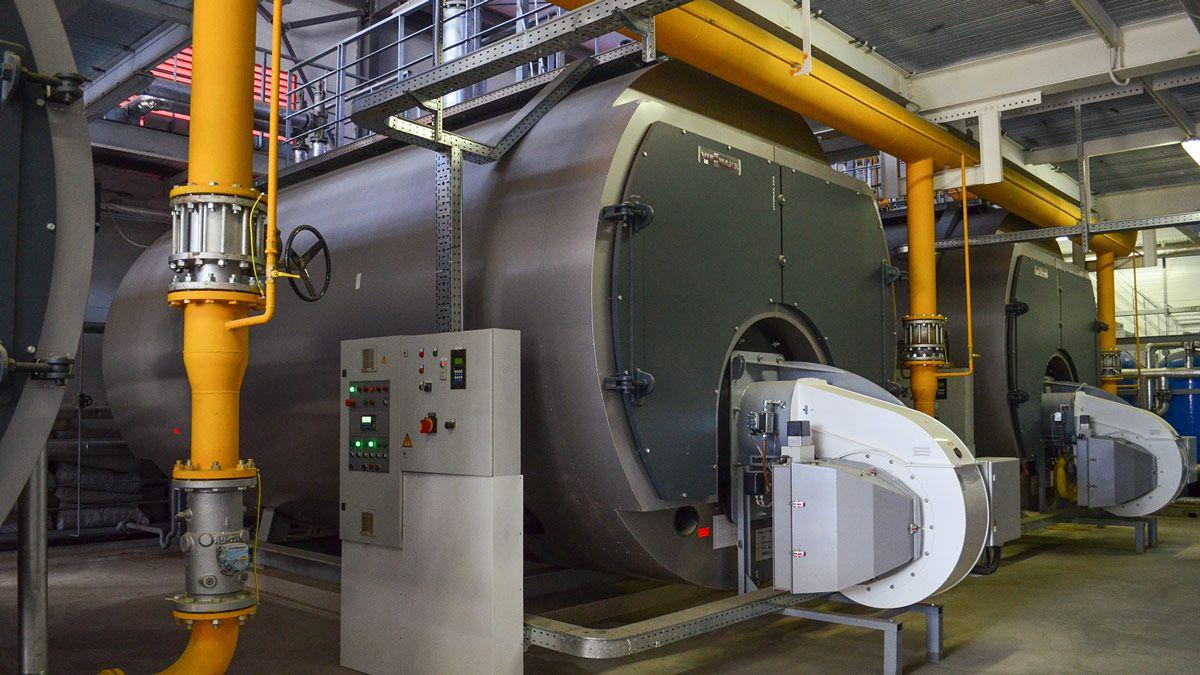

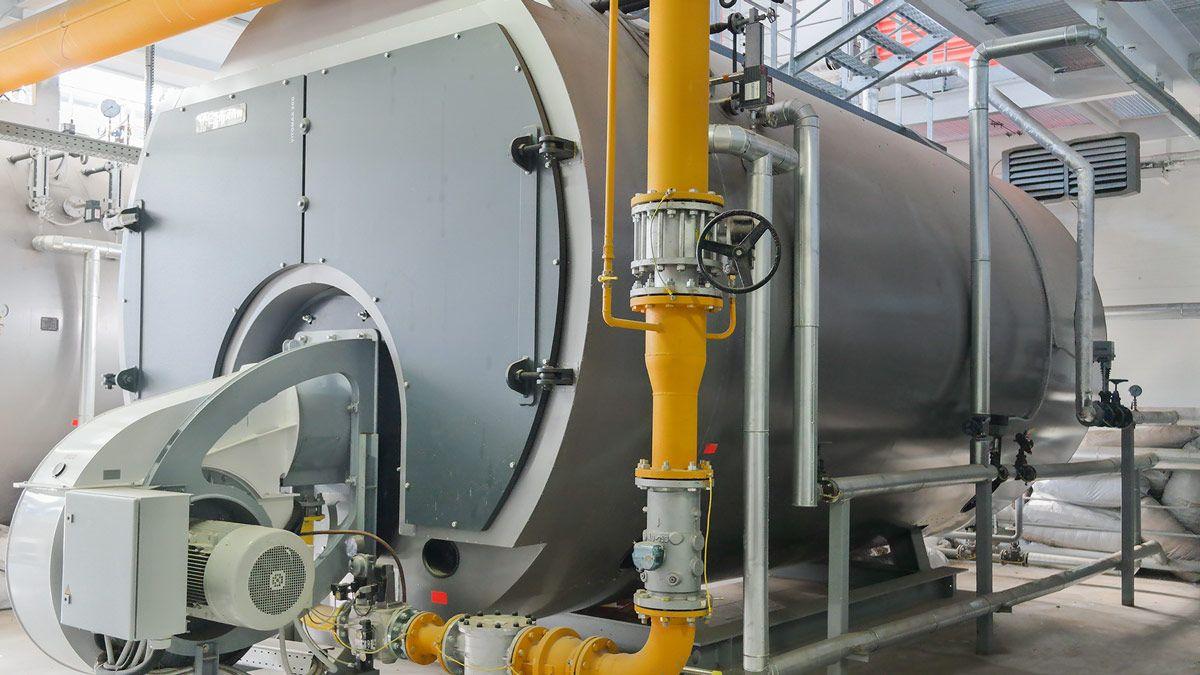

Энергоцентр построен на базе четырех водогрейных котлов Vitomax 200 HS производства компании «Viessmann» паропроизводительностью 16,91 т/ч каждый установлены с газовыми горелками производства фирмы «ELCO».

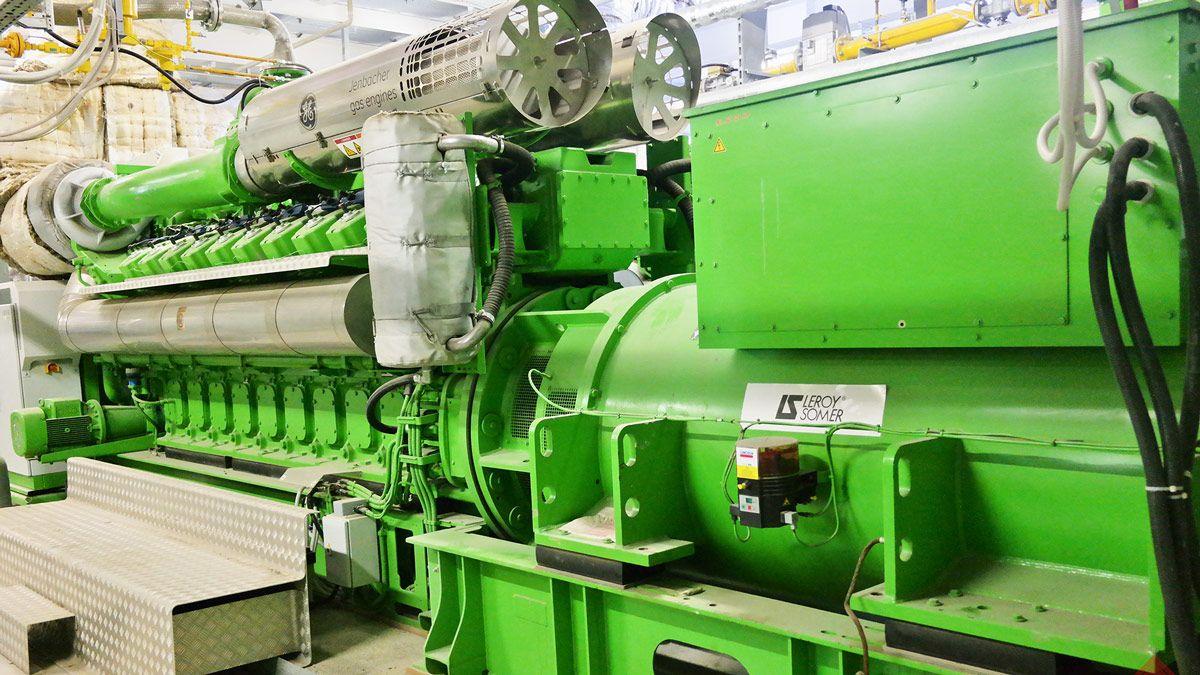

Электрическая нагрузка покрывается шестью газопоршневыми генераторными установками (ГПУ) с системой утилизации тепла JMS 620 GS-N.LC производства «INNIO Jenbacher» электрической мощностью 3047 кВт каждая.

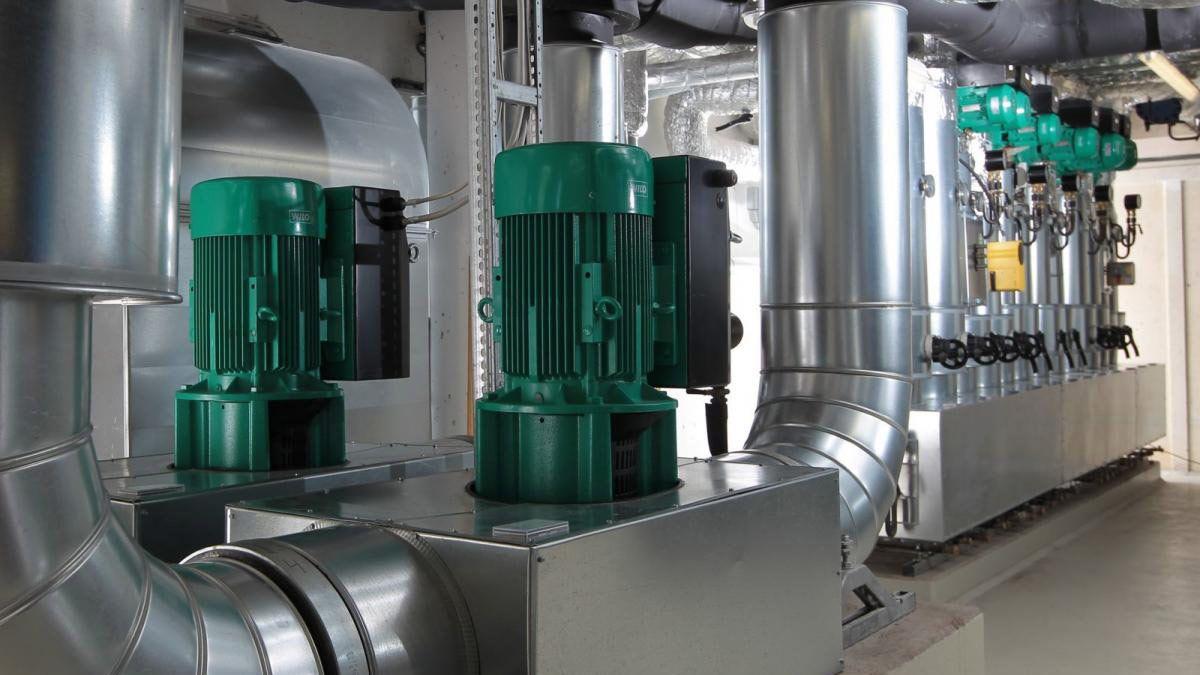

Для обеспечения циркуляции теплоносителя и поддержания необходимого давления используются насосы «Wilo» и «KSB».
Для утилизации тепла отходящих газов предусмотрен теплообменник газ/вода AP-А141338 производства «APROVIS Energy Systems GmbH».

В контуре отопления установлен расширительный бак «Reflex», обеспечивающего компенсацию температурных расширений теплоносителя.

В соответствии с химическим составом исходной воды смонтирована установка Na-катионирования.

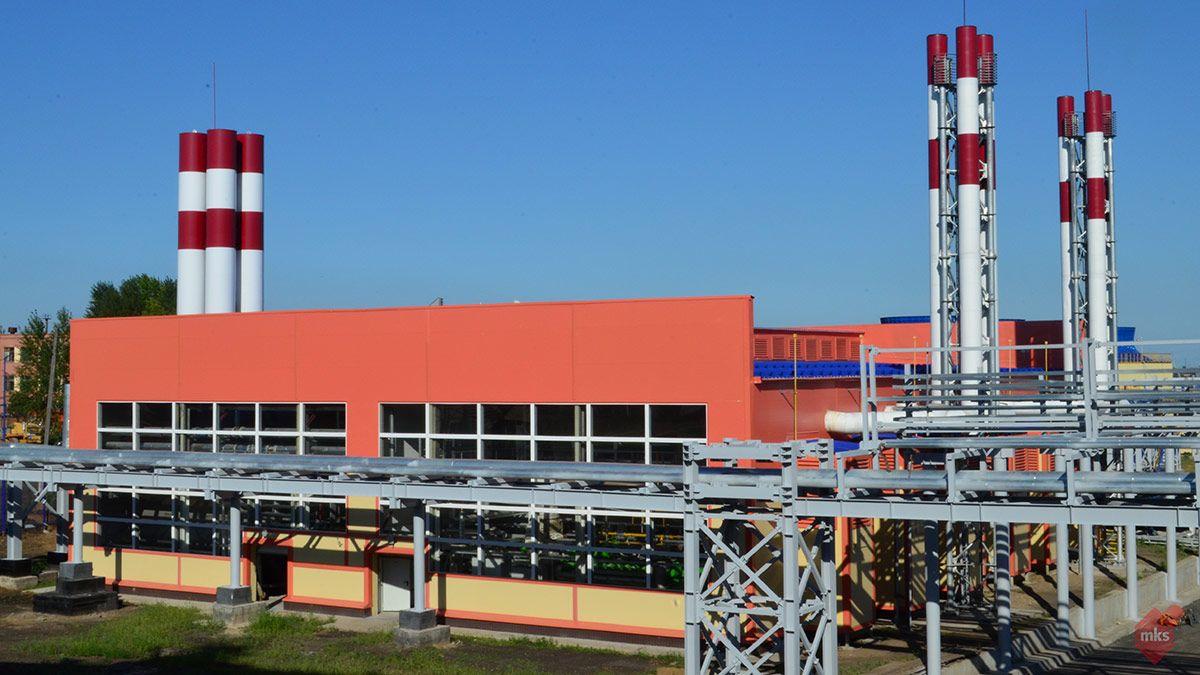

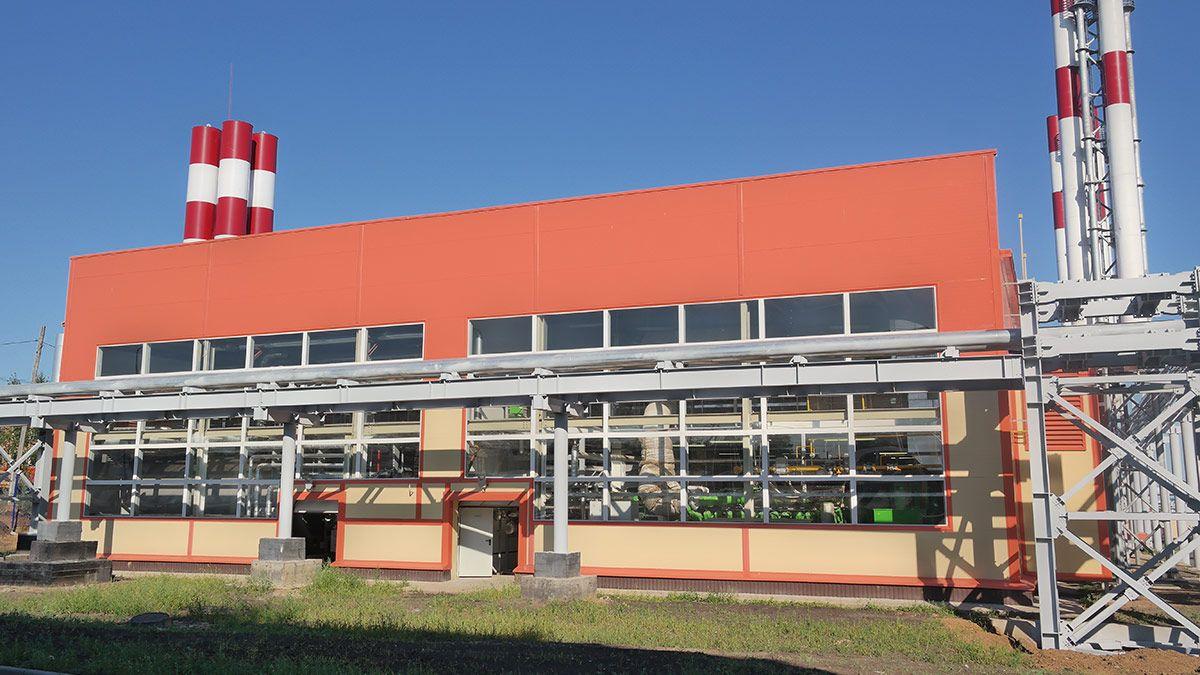

Здание энергоцентра обшито сэндвич-панелями в соответствии с техническим заданием заказчика.

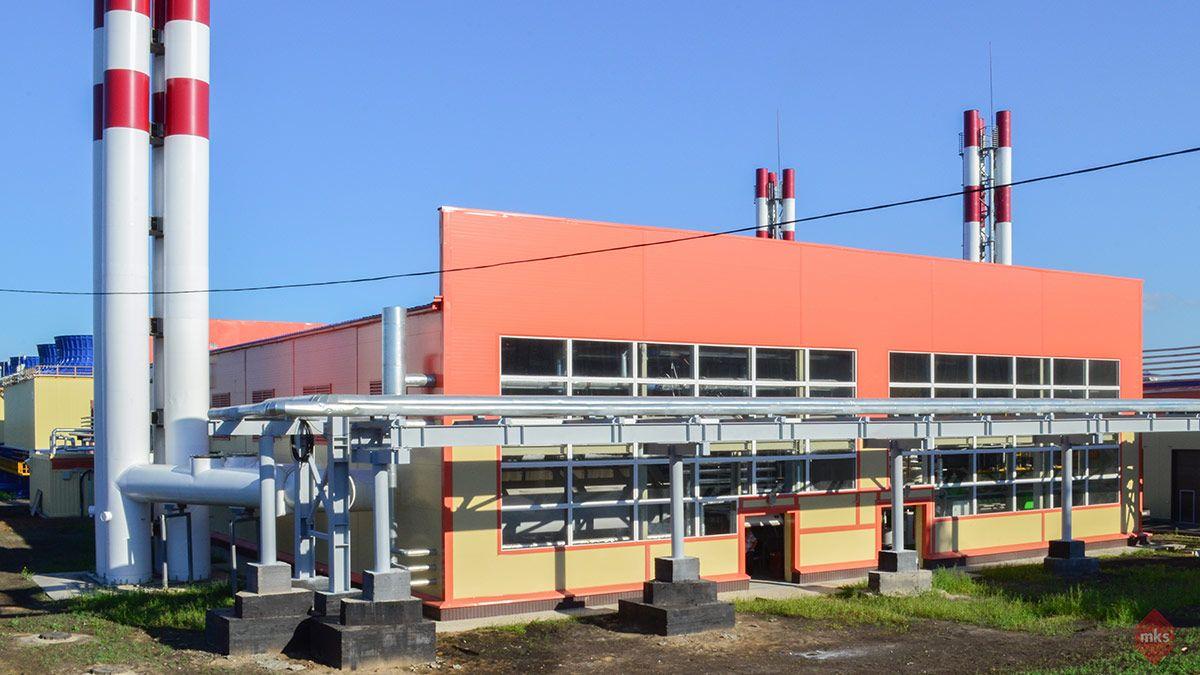

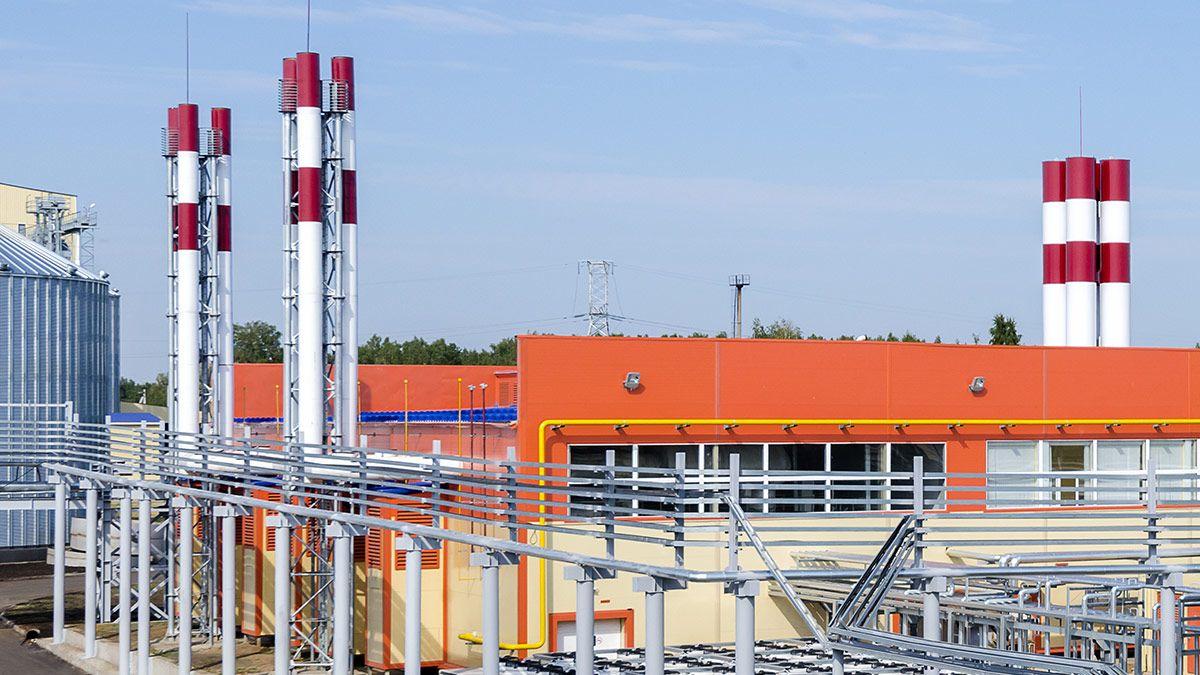

В качестве системы дымоудаления используются дымовые трубы производства ООО «Модульные котельные системы» с индивидуальными газоходами для каждого котла и высотой 20 метров.

В энергоцентре ведется учет отпущенного пара, отпущенного тепла на отопление, вентиляцию и горячее водоснабжение, холодной воды на вводе в энергоцентр, отпущенного количества электроэнергии, поагрегатного расхода природного газа.

Режим работы энергоцентра — круглогодично, круглосуточно, в автоматическом режиме с присутствием обслуживающего персонала.
