Энергоблок для логистического центра в Перми

Ноябрь 2019
Электрическая мощность
1,2 МВт
Тепловая мощность
1,19 МВт
Топливо
газ
Расположение
г. Пермь

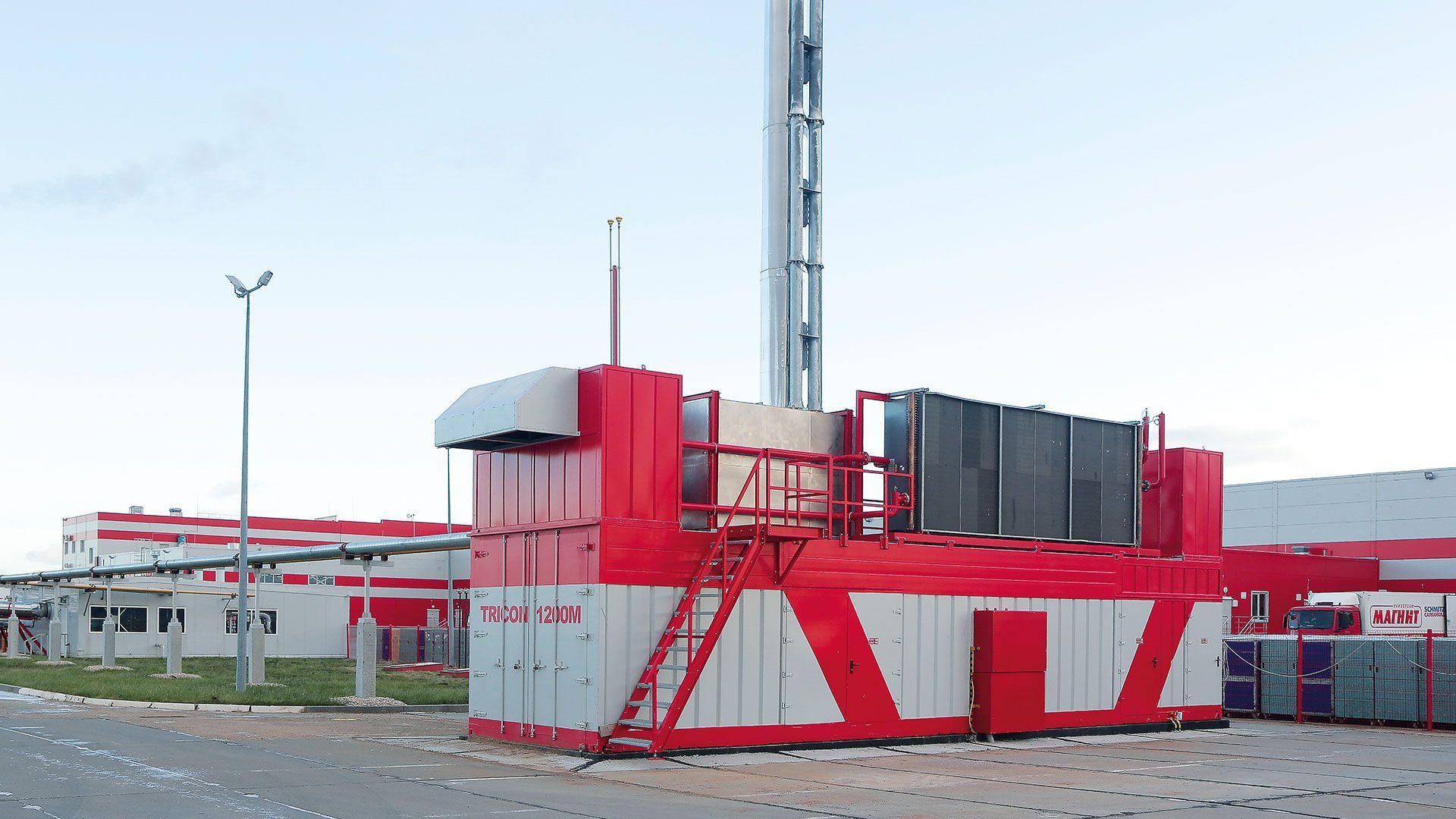

В рамках проекта специалистами из VE был произведен монтаж электрогенераторной установки TRICON 1200M. Работает на природном газе. Установленная мощность – 1200 кВт, напряжение – 10,5 кВ, частота – 50 Гц. Предназначена для обеспечения постоянного или резервного электроснабжения объектов и представляет собой контейнерный вариант блочно-модульного энергоцентра полной заводской готовности.

Сам энергоцентр имеет высокую степень заводской готовности, что позволяет минимизировать строительно-монтажные работы на месте его установки.

Установленное оборудование

ГПУ

MWM

TCG 2020 V12

1,2 МВт - 1 шт

Прочее оборудование

Насосы

Wilo

Расширительный бак

Reflex

Пластинчатый теплообменник

Keivion Brazed

Утилизатор

Hering

Градирня охлаждения смеси

Alfa Laval

Контроллер системы автоматизации

Siemens

Эффективный процесс доставки продукции в магазины возможен только благодаря мощной логистической системе. Для более качественного хранения товаров и  оптимизации их поставки в торговые точки, в компании создана дистрибьюторская сеть, включающая 37 распределительных центров и 36 автотранспортных предприятий. Каждый из таких распределительных центров требует наличия своего энергоцентра.

Специалисты из ЗАО «Тандер» понимают насколько важно обеспечить бесперебойную подачу энергии на склад. Поэтому они обращаются к нам. Нами же, в свою очередь, был разработан уникальный энергоблок, использующий технологию когенерации. Когенерация отвечает всем требованиям современных предприятий, и ЗАО «Тандер» — не исключение.

Один из ключевых факторов успешного функционирования логистической системы — качественное энергоснабжение складских территорий

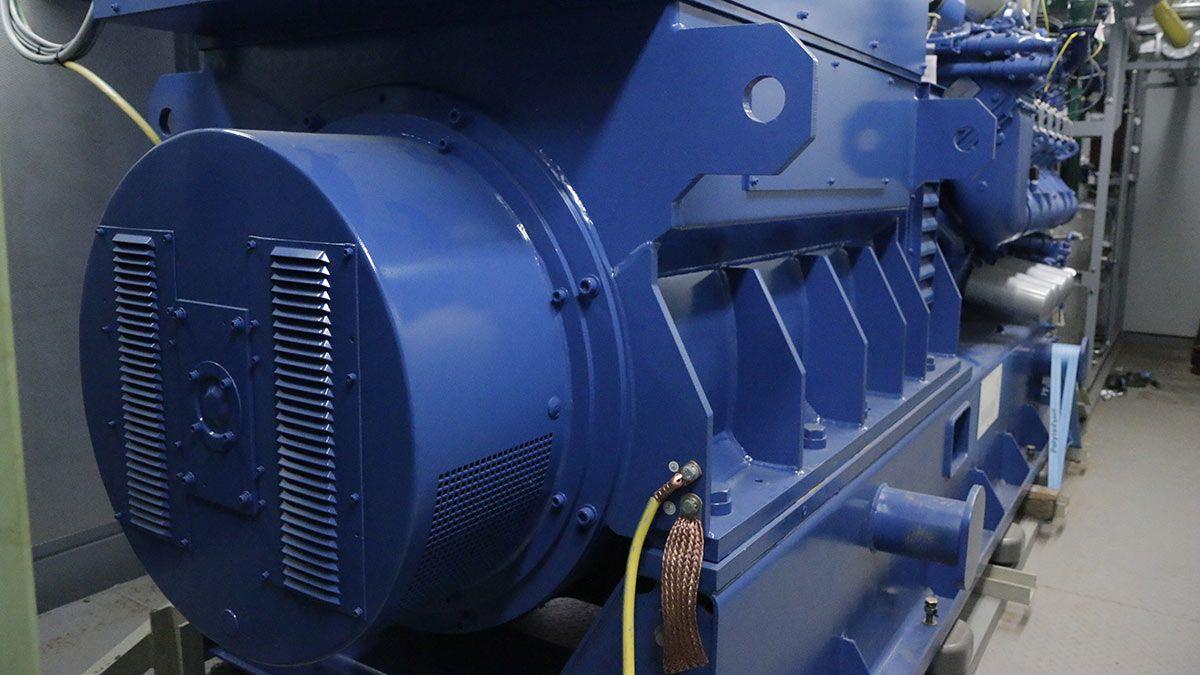

В качестве основного генератора установлен контейнерный модуль с газопоршневым электроагрегатом типа TCG 2020 V12 производства фирмы «MWM» электрической мощностью 1,2 МВт, напряжением 10,5 кВт, с системой утилизации, тепловой мощностью 1,22 МВт.

Для увеличения и без того высокой энергоэффективности все газопоршневые установки MWM имеют турбонаддув и двухступенчатое смешанное охлаждение, это инновационные узлы, схожие в своем совершенстве и по конструкции с самыми последними разработками немецких автомобильных моторостроителей: Mercedes, BMW, Audi.

ГПУ MWM — невероятно эффективные, предельно экономичные, надежные и мощные электростанции, сохраняющие при этом доступный уровень цен, и отвечающие всем современным требованиям к электростанциям.

Для возможности подключения ГПУ к существующей системе электроснабжения проектом предусмотрена установка блочно-модульного распределительного устройства 10 кВ (далее БМЗРУ). В БМЗРУ происходит распределение электроэнергии, генерируемой электростанцией и получаемой от ПС «Жуковская» по внеплощадочным сетям электроснабжения.

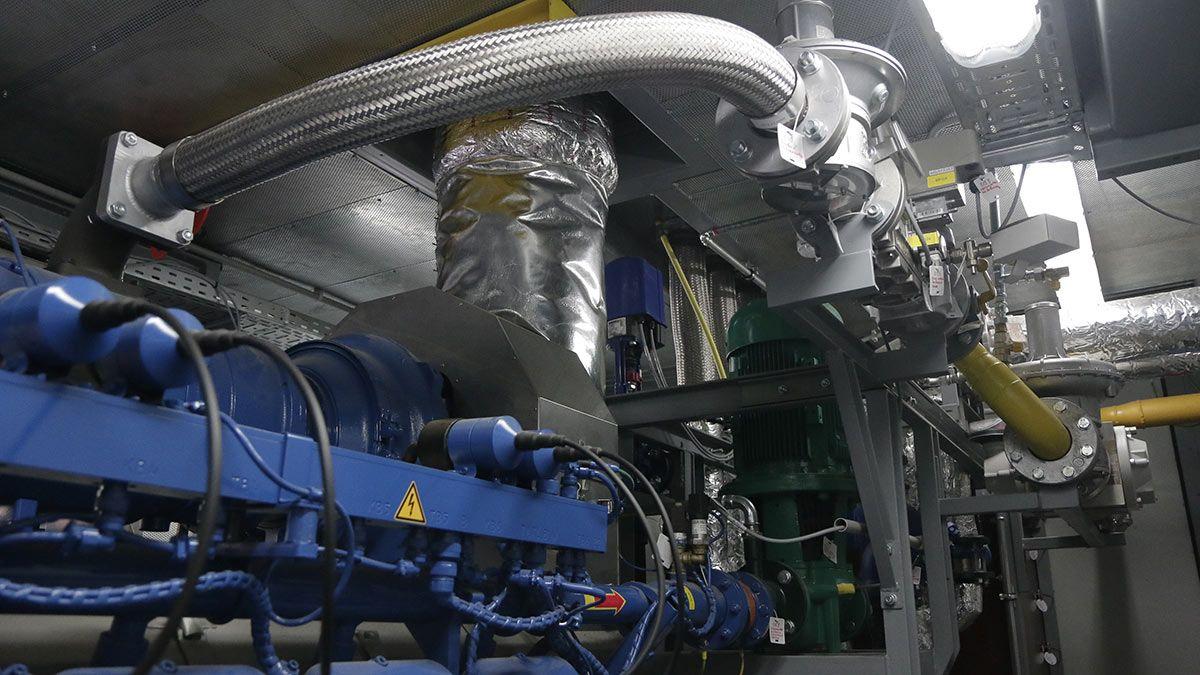

Источником производства тепловой энергии является система утилизации тепла газопоршневого двигателя и дымовых газов ГПУ. Для эффективной утилизации тепла, вырабатываемого ГПУ и возможности оставить без изменения эксплуатационные параметры теплоносителя существующей котельной принята схема подключения ГПУ к обратному трубопроводу существующей котельной с отбором части теплоносителя и последующей его подачей после нагрева в ГПУ.

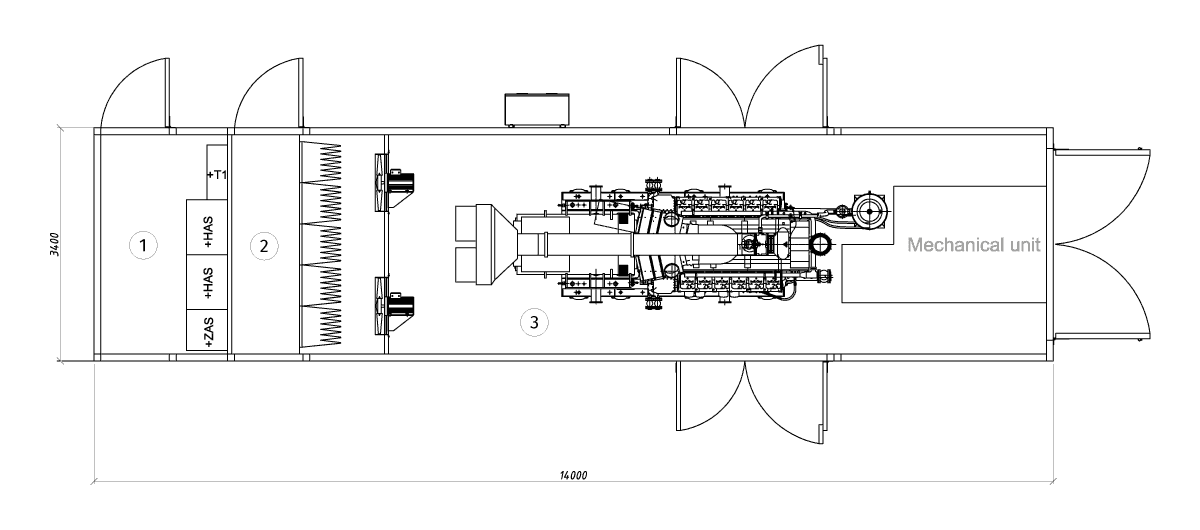

Здание энергоцентра. План помещений
    1. Помещение электрокотлового оборудования (отсек САУ и ЭЩО)
    1. Вентиляционный тамбур
    1. Машинный зал
