Энергоцентр для нужд газодобывающей компании

Ноябрь 2016
Электрическая мощность
4,8 МВт
Тепловая мощность
2,24 МВт
Топливо
газ+дизель
Расположение
Волгоградская область

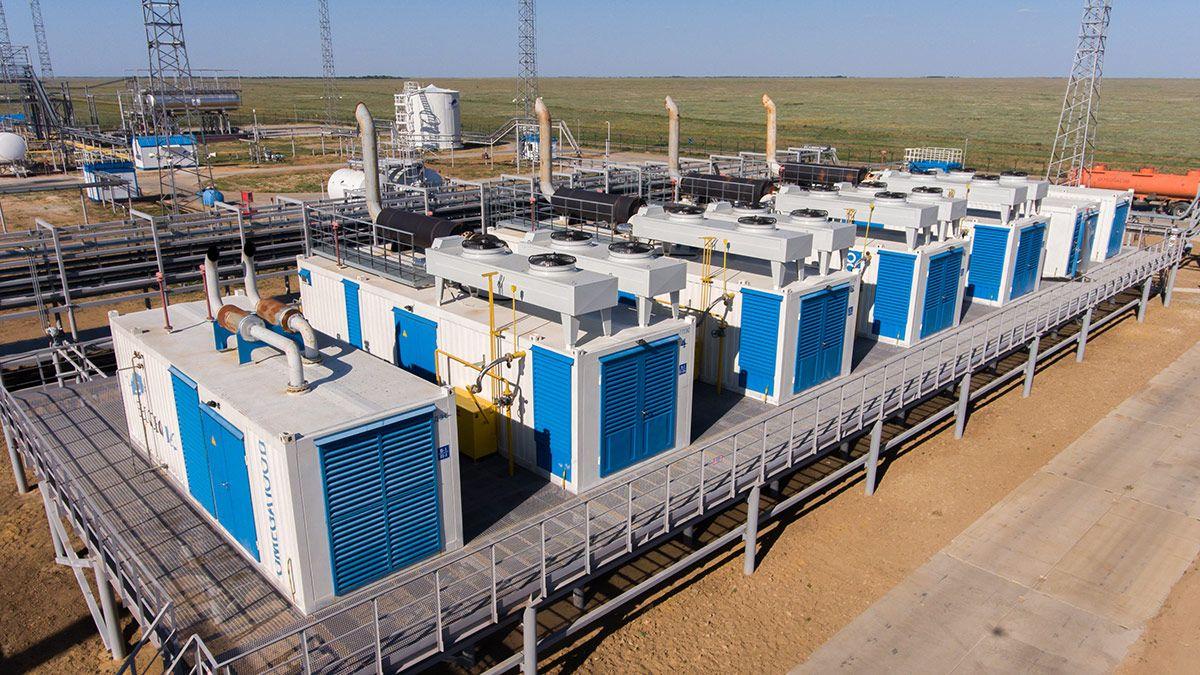

Энергоцентр для нужд электро и теплоснабжения объекта в контейнерном исполнении состоит из четырех модулей ГПУ, одного модуля ДГУ и блочно-модульной котельной серии «ALFA200», которые предназначены для работы в автоматическом режиме без постоянного присутствия обслуживающего персонала.

Установленное оборудование

ГПУ

MWM

TCG 2020 V12

1,2 МВт - 4 шт

Cummins

0,65 МВт - 1 шт

Котлы

Viessmann

Vitoplex 100 PV1

МВт - 2 шт

Прочее оборудование

Насосы

Wilo

Пластинчатый теплообменник

Termovawe

Расширительный бак

Reflex

Градирни

Guntner

Контроллер системы автоматизации

Siemens

ООО «Быковогаз» — развивающаяся нефтегазовая компания осуществляющая строительство газопроводов с дальнейшей реализацией газа. Компания является недропользователем Южно-Кисловского газоконденсатного месторождения, которое расположено в левобережной части Волгоградского водохранилища.
Автономность и бесперебойность — ключевые факторы для подбора энергоцентра в нефтегазовой промышленности.

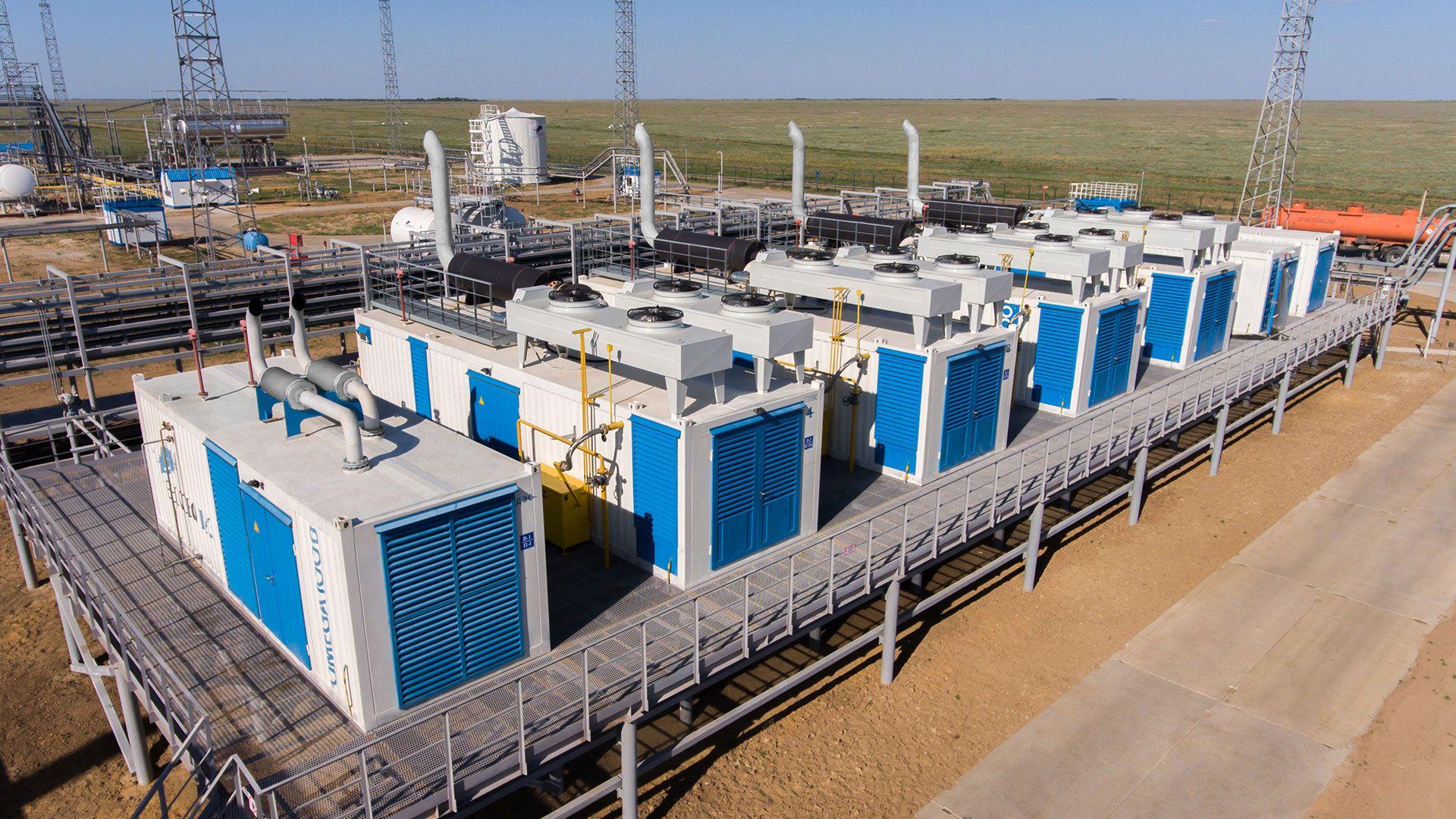

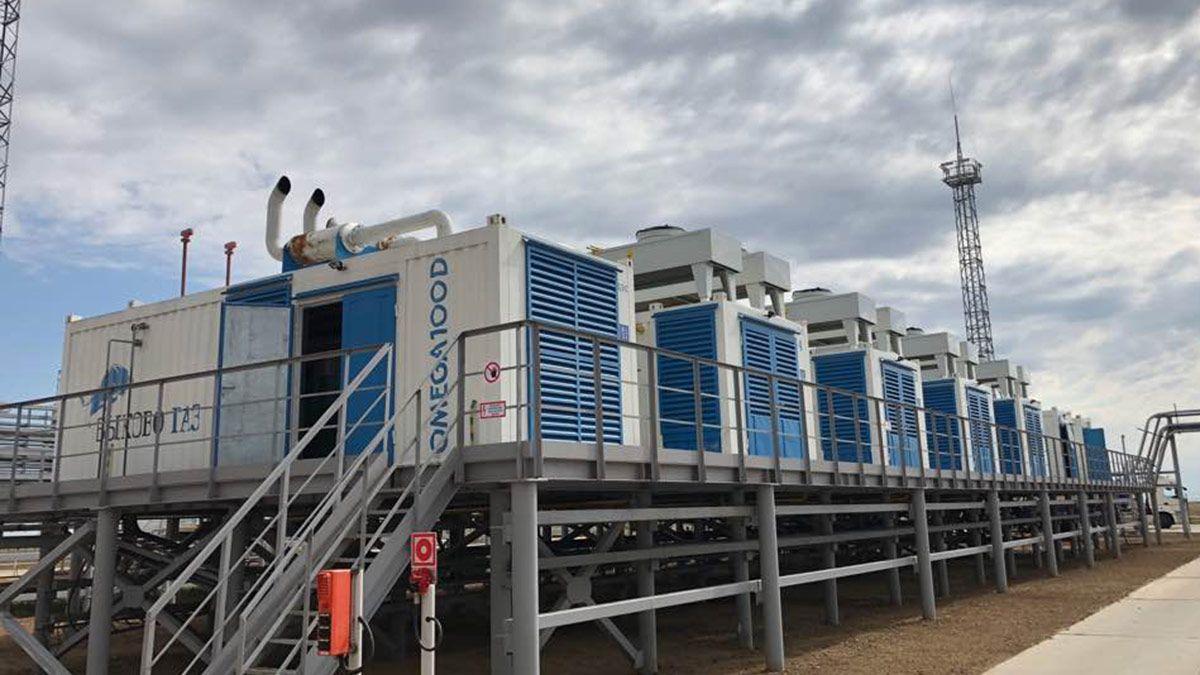

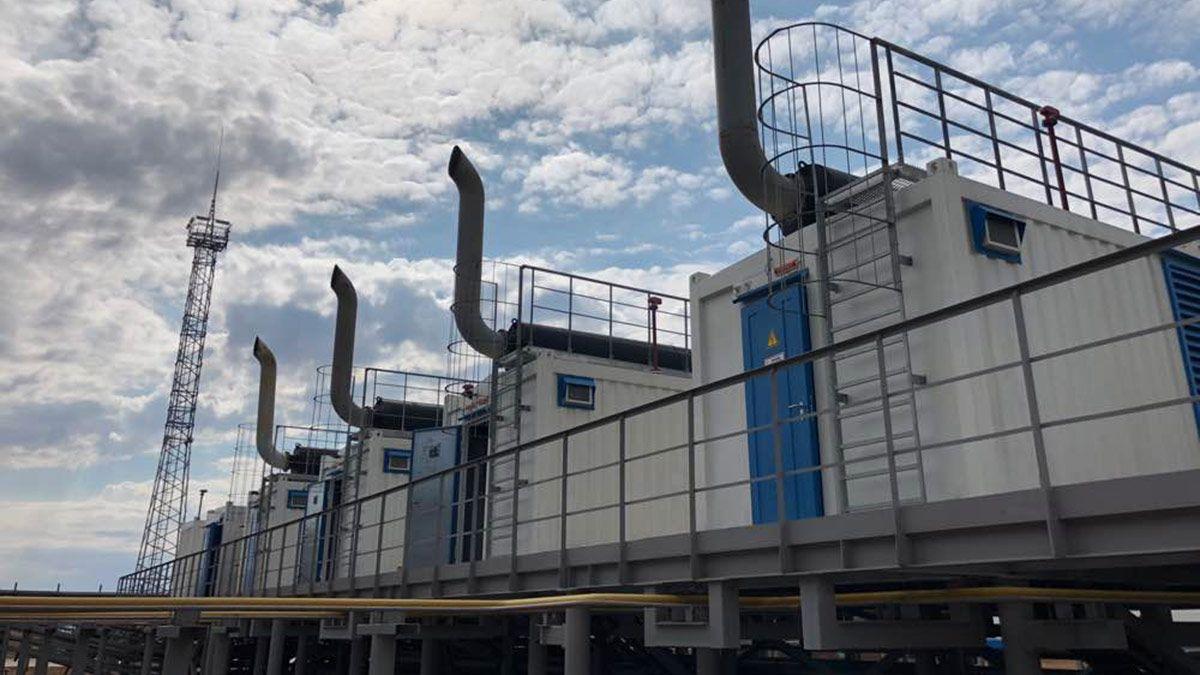

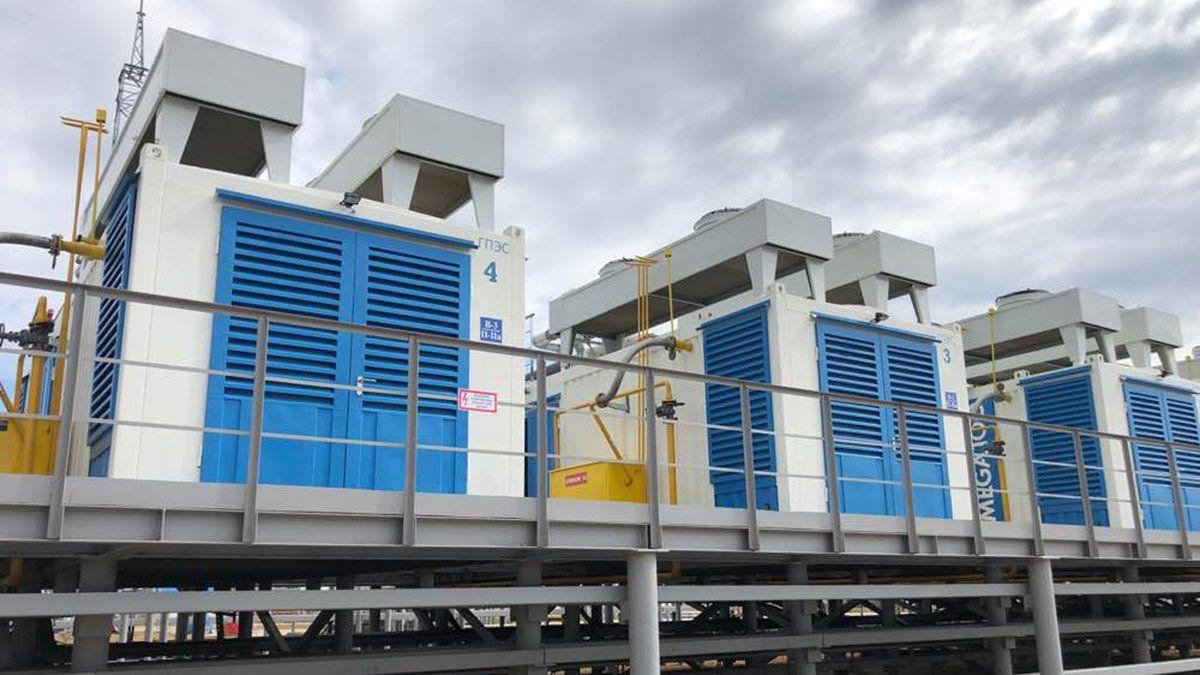

В качестве источников основного электроснабжения объекта используются четыре модуля ГПУ серии «OMEGA 100» с газопоршневыми генераторными установками TCG 2020V12 производства компании «MWM», электрическая мощность каждой из которых составляет 1,2 МВт.

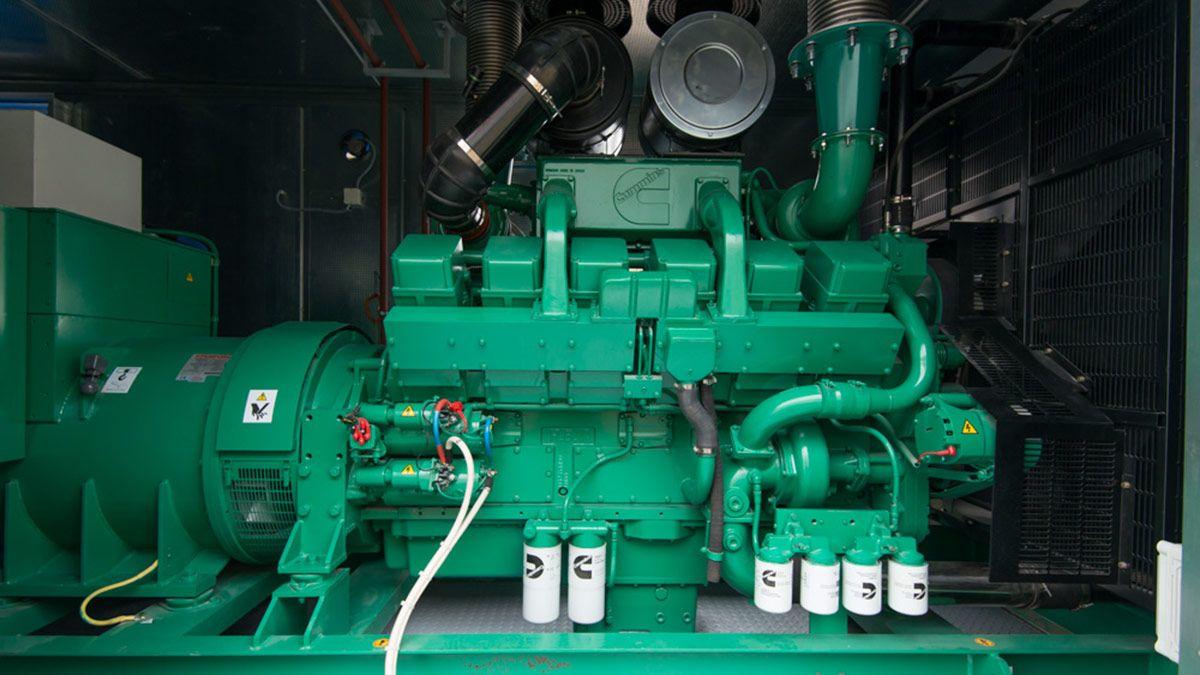

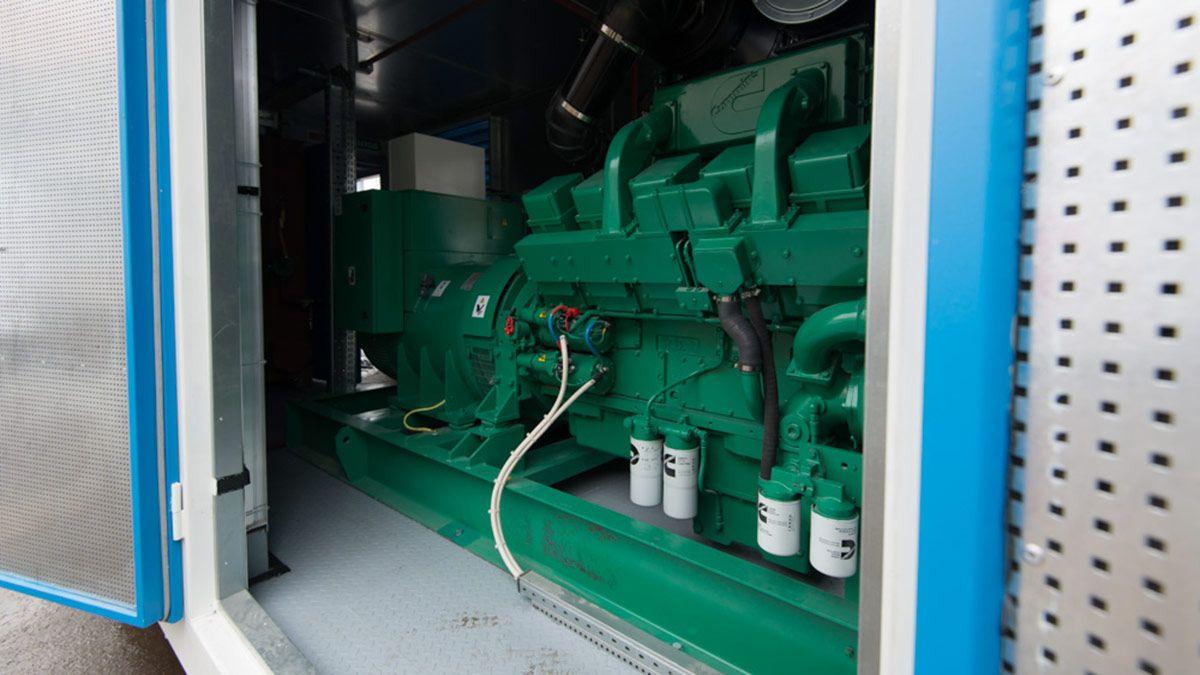

Для аварийного электроснабжения предусмотрен один модуль ДГУ серии «OMEGA 100D». Установленная электрическая мощность дизельной электростанции составляет 650 кВт, напряжение 0,4 кВ. Дизель-генераторная установка выполнена на базе двигателя «Cummins» и генератора «Stamford». Специально разработанный цельносварной контейнер оснащен системой напорного воздухообмена в режимах зима/лето, создающей идеальные условия для двигателя.

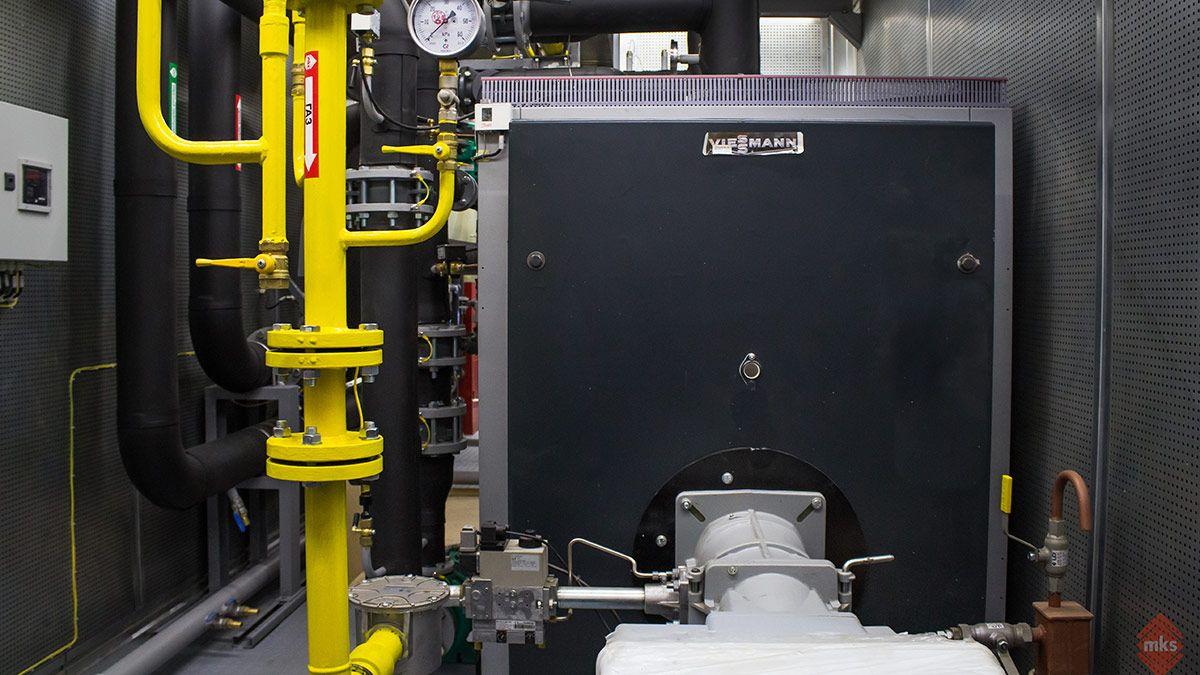

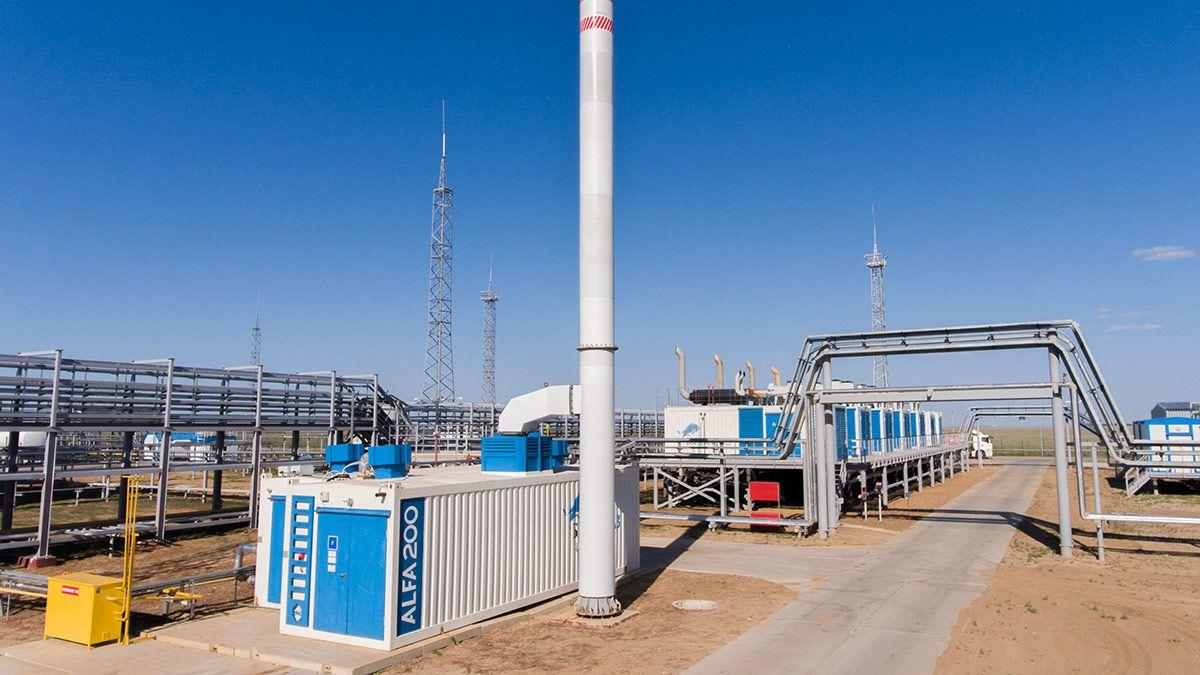

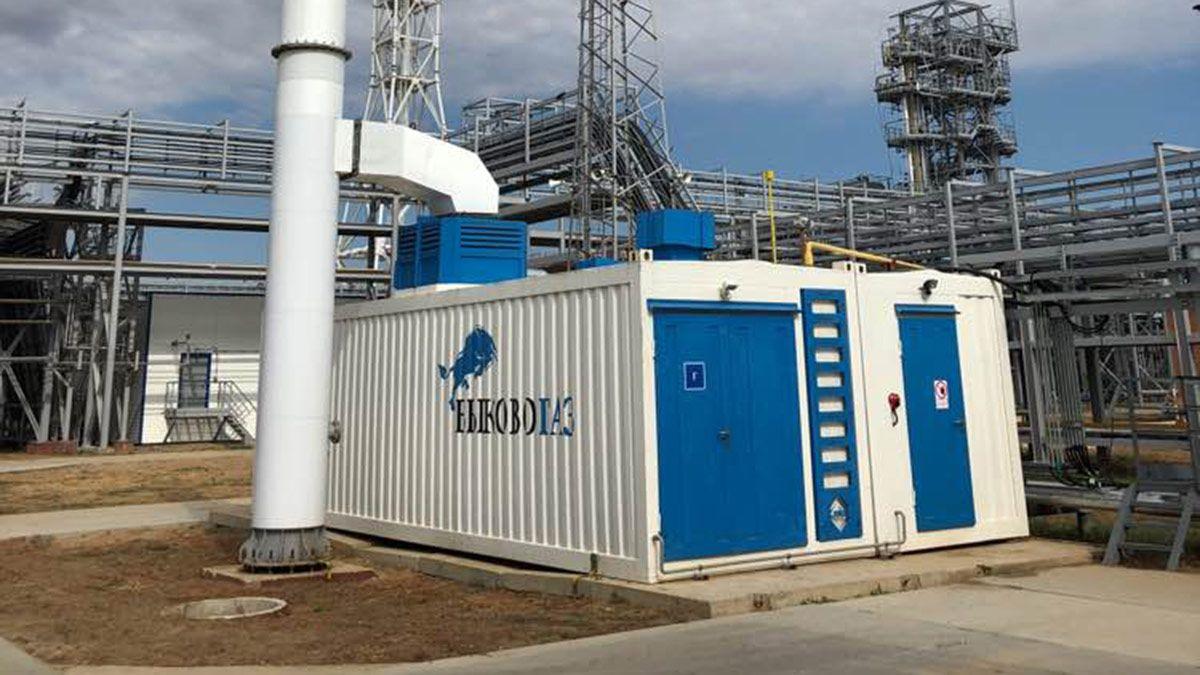

Теплоснабжение объекта обеспечивается котельной «ALFA200» тепловой мощностью 2,24 МВт, спроектированной на базе двух водогрейных котлов Vitoplex 100 PV1 компании «Viessmann».

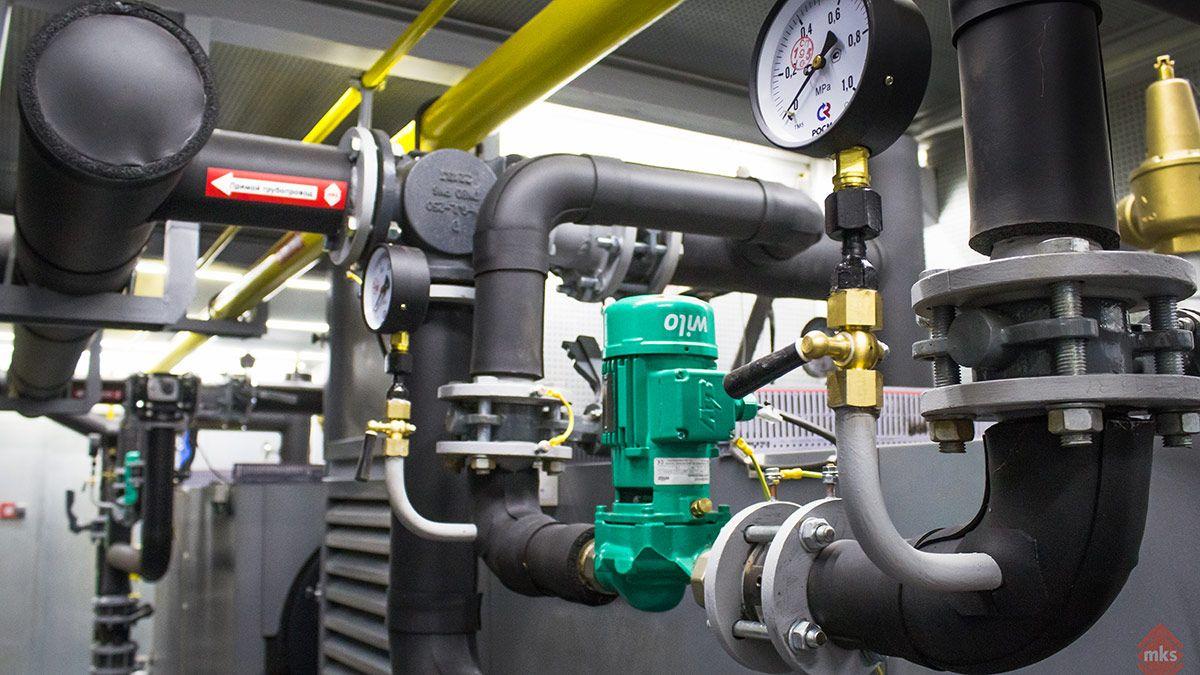

Насосное оборудование, обеспечивающее циркуляцию теплоносителя в установках, осуществляется насосами Etaline производства «KSB», закачка охлаждающей жидкости обеспечивается насосами «Wilo».
Кроме этого, в комплект поставки входят контейнерное распределительное устройство (КРУ), контейнеры для ЩСУ и АСУ ТП и резервуарный парк из десяти емкостей объемами от 25 до 300 м³ производства.
